Proyecto Minero Cerro Quema

Ubicada en Macaracas y Tonosí, subsidiaria de la
compañía canadiense Orla Mining Ltd.

RESUMEN DEL ESTUDIO DE PREFACTIBILIDAD
Oro Procesado (Mt) 19.7
Tasa de procesamiento (t/d) 10,000
Promedio de grado de oro (g/t) 0.77
Promedio de recuperación de oro (%) 86%
Promedio de producción  anual (oz) 79,000
Franja de LOM Radio (w:o) 0.72
Vida de la Mina (años) 5.3
Costo de Capital Inicial ($M) $117
Costo de capital sostenible ($M) $24
Costos operativos ($/t) $8.63
Costo Efectivo por Producto ($/oz) $402
Costos totals de sostenimiento ($/oz) $555
Valor Neto Presente ($M) $110
Despues de Impuestos (%) 33.7%
Recuperación (años) 2.2
Nota: Todos los montos en USD se calculan utilizando un precio de oro de $ 1,275 / oz. Ver Informe Técnico NI 43-101 “Proyecto Cerro Quema – Estudio de Prefactibilidad de los Depósitos de Oro Óxido de La Pava y Quemita” publicado el 15 de agosto de 2014.
Ubicación Los Santos, Panamá
Propiedad 100%
Estado PFS Completado en agosto de 2014
Tipo de mina Lixiviación en pilas a cielo abierto
Reservas de P&P 500.000 oz Au1
Recursos de M&I 700,0000z Au2
Rendimiento 10,000 tpd
Promedio estimado Producción 79.000 onzas Au
Exploración Descubrimiento de zona de cobre-oro, expansión de óxido

Proyecto de lixiviación en pilas de óxido con potencial significativo de sulfuro de cobre y oro



  • Proyecto de oro de lixiviación en pilas de óxido de 100% de propiedad
  • 14,833 Ha de concesión
  • Reservas probadas y probables: 488,000 oz de oro
  • Ubicado en la Península de Azuero en la provincia de Los Santos en el suroeste de Panamá, a unos 45 km al suroeste de la ciudad de Chitré.
  • Excelente infraestructura: camino pavimentado, energía, agua, acceso todo el año, aeropuerto y carretera principal
  • Geología prospectiva para el descubrimiento de mineralización adicional de óxidos y sulfuros
  • Zona escasamente poblada
  • Sin ecosistemas raros o especies en peligro de extinción

Resumen de PFS



En agosto de 2014, Kappes, Cassidy & Associates (KCA) preparó un estudio de prefactibilidad del Proyecto Cerro Quema.

La estimación de la reserva mineral en Cerro Quema incluye los depósitos Quemita y La Pava y el PFS respalda una operación de mina a cielo abierto y lixiviación en pilas técnicamente simple que ofrece bajos costos de capital y operativos y una rápida recuperación.



ASPECTOS DESTACADOS DE 2014 PFS

Tasa de producción por día 10.000 toneladas
Au de grado medio (g / t) 0,77
Oro contenido (oz) 487.000
Au de recuperación promedio 86%
Producción anual promedio de oro (oz) 79.000 onzas
Relación de tira LOM 0,72
Capex inicial $ 117 M
Costos operativos ($ / t) $ 8,63
Costo en efectivo total de subproductos1 ($ / oz Au) $ 402
Costo de mantenimiento total1 ($ / oz Au) $ 555
Precio del oro (US $ / oz) $ 1,275
Valor liquidativo (US $ M) $ 110 M
Recuperación (años) 2.2

Exploración



  • Zona Caballito Cu-Au
  • En 2017, se descubrió una nueva zona en Caballito compuesta de mineralización de cobre y oro con bajo contenido de arsénico ubicada al sur de la reserva Quemita.
  • Anomalía de cargabilidad de tendencia noroeste-sureste de 650 a 800 metros de largo, 350 a 400 metros de ancho, descrita en una encuesta IP de 2017.
  • Anchos superiores a 100 metros con una ley mejor que 1% Cu y 0,2 a 0,4 g / t Au en perforaciones.
  • IP muestra una cargabilidad de inmersión similar, pero más pronunciada, que podría ser una continuación hacia abajo de la misma mineralización hacia el noroeste.
  • El reexamen del núcleo a partir de intercepciones de sulfuro debajo de la reserva de oro de óxido de Quemita (1.2 km al noroeste) ha encontrado indicios de mineralización de cobre y oro estilo Caballito con bajo arsénico.



Hay otros objetivos de oro en óxido y sulfuro de cobre-oro en la concesión de 15.000 hectáreas. Se planea un programa geofísico terrestre y una perforación de seguimiento para 2020.

Reservas Minerales Proyecto Cerro Quema

  Probado y probable
  Toneladas (M) Oro (g / t) Cobre (%) Oro (oz)
La Pava 14.22 0,73 0,04 335.000
Quema 5.49 0,86 0,03 153.000
Total 19,71 0,77 0,04 488.000

Notas de reserva mineral

  1. Efectivo a partir del 30 de junio de 2014.
  2. Es posible que las columnas no sumen exactamente debido al redondeo.
  3. Se utiliza una ley de corte de 0,21 g / t de oro para informar las reservas minerales.
  4. Las reservas minerales se estiman a un precio del oro de US $ 1.300 la onza.

Las estimaciones de Reservas Minerales en este documento se prepararon de acuerdo con el Instrumento Nacional Canadiense 43-101 – Estándares de Divulgación para Proyectos Minerales (“NI 43-101”), como lo requieren las autoridades reguladoras de valores canadienses. Para más detalles con respecto a la información científica y técnica contenida en este documento: Para Cerro Quema: “Proyecto Cerro Quema – Estudio de Prefactibilidad de los Yacimientos de Óxido de Oro La Pava y Quemita” de fecha 15 de agosto de 2014 con fecha de vigencia 30 de junio de 2014.

Recursos Minerales Proyecto Cerro Quema

  Total medido e indicado Inferido
Kt Oro (g / t) Oro (koz) Kt Oro (g / t) Oro (koz)
La Pava
Óxido 17.948,7 0,67 386,00 331,7 0,36 3,80
Sulfuro 8.466,9 0,39 107,45 75,0 0,28 1,50
Total 26.415,6 0,58 493,45 406,7 0,35 5.30
 Quema-Quemita
Óxido 5.983,7 0,86 166,40 335,3 0,38 4.10
Sulfuro 2.539,0 0,49 40,00 298,1 0,3 2,88
Total 8.522,7 0,75 206,40 633,4 0,34 6,98

Notas sobre recursos minerales:

  1. Los recursos minerales se informan dentro de un caparazón de pozo optimizado.
  2. Los números pueden no coincidir debido al redondeo.
  3. Los recursos minerales que no son reservas minerales no han demostrado su viabilidad económica. La estimación de los recursos minerales puede verse afectada materialmente por cuestiones ambientales, de permisos, legales, de títulos, tributarios, sociopolíticos, de comercialización u otras cuestiones relevantes.
  4. La cantidad y el grado de los recursos inferidos informados en esta estimación son de naturaleza incierta y no ha habido suficiente exploración para definir estos recursos inferidos como un recurso mineral indicado o medido y no está claro si una mayor exploración resultará en mejorarlos a un indicado o Categoría de recurso mineral medido.
  5. Los recursos minerales fueron estimados usando el Instituto Canadiense de Minería, Metalurgia y Petróleo (CIM), Normas CIM sobre Recursos y Reservas Minerales, Definiciones y Lineamientos preparados por el Comité Permanente de Definiciones de Reservas de la CIM y adoptados por el Consejo de la CIM.
  6. Las estimaciones de Reservas Minerales en este documento se prepararon de acuerdo con el Instrumento Nacional Canadiense 43-101 – Estándares de Divulgación para Proyectos Minerales (“NI 43-101”), como lo requieren las autoridades reguladoras de valores canadienses.

Las estimaciones de recursos minerales en este documento se prepararon de acuerdo con el Instrumento Nacional Canadiense 43-101 – Estándares de Divulgación para Proyectos Minerales (“NI 43-101”), como lo requieren las autoridades reguladoras de valores canadienses.

Geología Cerro Quema



El proyecto Cerro Quema se encuentra dentro de un cinturón alargado de rocas volcánicas y plutónicas de arco insular del Cretácico Superior al Paleoceno caracterizado por cúpulas de flujo andesíticas y dacíticas, rocas piroclásticas asociadas e intrusiones de diorita a granodiorita. Las rocas volcánicas se encuentran sobre rocas sedimentarias marinas del Cretácico superior y basaltos de almohadilla submarina. Los grupos de prospectos epitermales de alta sulfuración y depósitos que contienen mineralización de oro y cobre están alojados en rocas volcánicas avanzadas con alteración argílica. La alteración a escala de distrito se extiende a lo largo de una tendencia WNW por> 10 kilómetros dentro de los límites de la concesión de 14,833 hectáreas de Orla. En la parte oriental de la tendencia, los depósitos de oro La Pava y Quemita están en etapa de desarrollo para una mina a cielo abierto propuesta procesada por lixiviación en pilas de una reserva mineral oxidada de 0.5 millones de onzas de oro.

Las zonas de intensa alteración hidrotermal que albergan la mineralización de oro y cobre consisten en roca rica en cuarzo envuelta por cuarzo – dickita ± caolinita ± alunita ± pirofilita ± diáspora (argílica avanzada), illita – esmectita ± pirita (argílica intermedia) y una zona distal de clorita – illita – esmectita – calcita (propilítico). Las rocas ricas en cuarzo son predominantemente sílice vuggy que se formó por una intensa lixiviación ácida hipogénica de las rocas volcánicas originales. La sílice Vuggy se desarrolló debajo del nivel freático a medida que los vapores magmáticos ascendentes se condensaron y generaron fluidos ácidos que lixiviaron minerales feldespato y máficos de la roca dejando solo una matriz de cuarzo residual densa que rodea los sitios de fenocristales vacíos.

La sílice vuggy oxidada y mineralizada aflora en alturas topográficas en los depósitos de oro La Pava y Quemita. El óxido se extiende desde la superficie hasta profundidades de hasta 150 metros que contiene oro con óxidos de hierro y sulfatos. Los grados más altos de mineralización de oro ocurren dentro de estructuras alimentadoras agrietadas y brechadas que contienen abundante jarosita-goethita-hematita supergénica después de pirita-enargita-calcopirita hipógena. Se observó enriquecimiento de oro superficial en las estructuras de alimentación en el margen sur del depósito La Pava.

La sílice Vuggy también aflora en alturas topográficas en los prospectos Idaida y Pelona, ​​a 1,5 y 4,5 kilómetros al ESE de Quemita, respectivamente. El oro anómalo en sílice vuggy con óxido de hierro está presente en la superficie en ambas áreas. La mineralización de oro y cobre en sulfuro a profundidad por debajo de Idaida está asociada con pirita-covellita-enargita-calcopirita. Se sabe poco sobre la mineralización de sulfuros en Pelona, ​​donde la perforación limitada de óxido arrojó bajas leyes de oro.

Caballito



La zona Caballito Cu-Au de Orla es un nuevo descubrimiento mineral en un bajo topográfico situado a 1.5 kilómetros al SE del depósito Quemita adyacente a Idaida y 4.8 kilómetros al ESE del depósito La Pava. Caballito es un sistema epitermal de alta ley, dominante en cobre y de alta sulfuración alojado en rocas volcánicas dacíticas submarinas del Cretácico Superior y puede haber sido localizado a lo largo de lechos permeables de hialoclastitas dacíticas. La mineralización consiste predominantemente en sulfuro de Cu-Au superficial de profundidades de ~ 40-200 metros por debajo de la dacita inalterada y una fina capa de suelos lateríticos. Es un descubrimiento ciego en un terreno selvático empinado guiado por la geofísica IP-EM y la perforación de exploración (los agujeros de descubrimiento incluyen CQDH17-089, 104 y 116). Las leyes promedio de cobre varían de 0.5 a> 1.8% con oro de 0.2 a 0.4 g / t.

La zona Cu-Au se desarrolló como una brecha hidrotermal estratiforme dentro de una zona de rocas ricas en cuarzo definidas por un núcleo central de sílice vuggy que está envuelto progresivamente por cuarzo – dickita de alunita a cuarzo – caolinita ± dickita (argílica avanzada), illita – esmectita – pirita (argílica intermedia), clorita – illita – esmectita – calcita (propilítica) a rocas volcánicas dacíticas inalteradas. La brecha presenta sulfuros con estados de alta sulfuración (pirita-enargita-covellita) junto con sulfuros de estados intermedios de sulfuración (bornita-calcocita) y contiene fragmentos de sílice vuggy con pirita euédrica – enargita ± calcopirita (alta temperatura, pH bajo) cementada con cuarzo, pirita granular y esferoidal de textura coloforma (baja temperatura, pH elevado), bornita y calcocita. La microscopía de mineral preliminar en Caballito indica que la bornita reemplazó a la calcopirita, la calcocita reemplazó a la bornita y la covellita reemplazó los bordes de la calcocita. Adyacente a la brecha estratiforme, en el prospecto Idaida, la brecha hidrotermal se sumerge subvertical y puede representar una zona de alimentación para Caballito. La covellita hipogénica reemplazó a la enargita en la brecha Idaida mejorando los grados de cobre y reduciendo las concentraciones de arsénico. Numerosos diques de cuarzo diorita, diorita y basáltico-andesita, variable alterada a ilita-esmectita, invadieron las brechas Idaida y Caballito. La covellita hipogénica reemplazó a la enargita en la brecha Idaida mejorando los grados de cobre y reduciendo las concentraciones de arsénico. Numerosos diques de cuarzo diorita, diorita y basáltico-andesita, variable alterada a ilita-esmectita, invadieron las brechas Idaida y Caballito. La covellita hipogénica reemplazó a la enargita en la brecha Idaida mejorando los grados de cobre y reduciendo las concentraciones de arsénico. Numerosos diques de cuarzo diorita, diorita y basáltico-andesita, variable alterada a ilita-esmectita, invadieron las brechas Idaida y Caballito.

Orla está explorando una tendencia de 6 kilómetros WNW-ESE para sulfuro de Cu-Au de alta ley desde el depósito de Quemita Au a través de Caballito hasta Pelona, ​​así como zonas potenciales para sulfuro de Cu-Au en una intrusión de cuarzo diorita al sur en La Prieta. No se han calculado reservas ni recursos minerales ya que la zona se encuentra actualmente en modo de exploración.

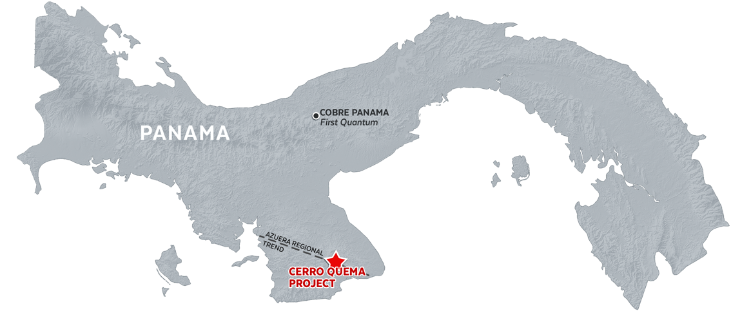

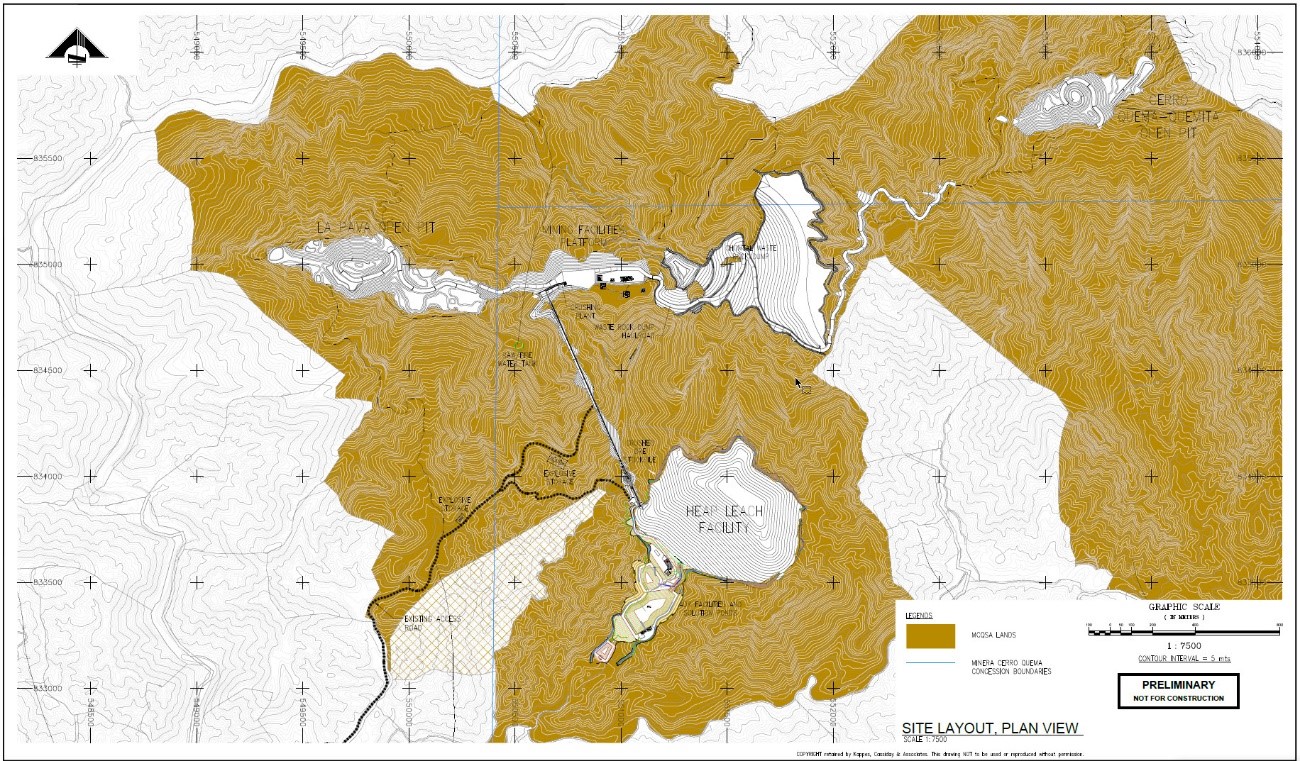

Mapas
